Vor Ort härtendes Schlauchlining (CIPP)

  • Grabenlose Sanierung | Renovierung

Einbau eines vorgefertigten, kunstharzgetränkten Schlauches aus Träger- und/oder Verstärkungsmaterial und Pressung an die Altrohrwandung mittels Druck (Luft, Wasser). Durch Härtung des Harzsystems entsteht muffenloser Liner (neues Rohr im alten Rohr).

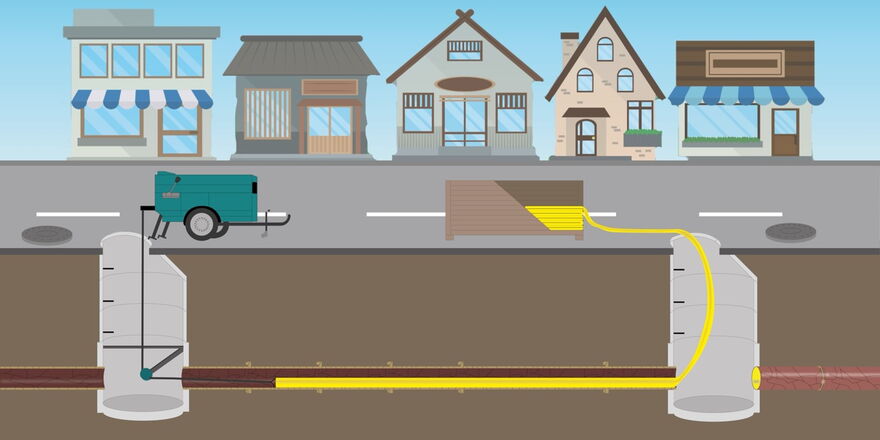

Schematische Darstellung des Schlauchlinings: Ein gelber Schlauchliner wird von einem Fahrzeug aus in ein bestehendes Rohr eingezogen. Das Verfahren erfolgt grabenlos über Schächte, während die Straße und die Bebauung oberirdisch unberührt bleiben.
Schematische Darstellung des Schlauchlinings: Ein gelber Schlauchliner wird von einem Fahrzeug aus in ein bestehendes Rohr eingezogen. Das Verfahren erfolgt grabenlos über Schächte, während die Straße und die Bebauung oberirdisch unberührt bleiben.

  • DIN EN 15885
  • DIN EN ISO 11295
  • DIN EN ISO 11296-4, 11297-4, 11298-4
  • DWA-A 143-2
  • DWA-A 143-3
  • DWA-M 144-3
  • DVGW-GW 302 (R6)
  • GSTT Nr. 20
  • RSV-M 1.1/ 1.2/ 1.3

VSB-Publikation Nr. 5

  • kreisförmiger und nicht-kreisförmiger Querschnitt
  • üblicher Mindestdurchmesser DN 50
  • üblicher Maximaldurchmesser DN 2200
  • übliche Abschnittslänge bis 300 m

  • Kurze Sanierungszeit, minimale Einschränkungen
  • Minimale Verringerung des Durchflussquerschnittes; Erhöhung des Durchflusses aufgrund verringerter Reibung möglich
  • Wiederherstellung der statischen Tragfähigkeit möglich

  • Anbindung an Hauptkanal von innen möglich (geschlossene Bauweise)
  • bei Druckleitungen von außen (offene Bauweise)
  • Anbindung im Schacht

  • ein oder zwei Zugangspunkte erforderlich
  • im Hausanschlussbereich Revisionsöffnungen o.ä., im Hauptkanalbereich in der Regel Schachtbauwerke (< DN 800) oder Baugruben
  • Einbau bei nur einseitiger Zugänglichkeit möglich (bei Inversionsverfahren)

  • Renovierung von Bögen möglich
  • Renovierung bei sich ändernden Rohrabmessungen möglich

  • Altrohr dient als Mantelrohr
  • Schlauchliner wird eng anliegend an Altrohrwandung eingebaut

alle

Kunststoff

  • Einbau: Inversion (Einkrempeln/ Umstülpen), Einziehen oder Kombination von Einziehen und Inversion
  • Härtung: Kalthärtung, Warmhärtung, Lichthärtung, oder Kombinationshärtung (Licht- und Warmhärtung)
